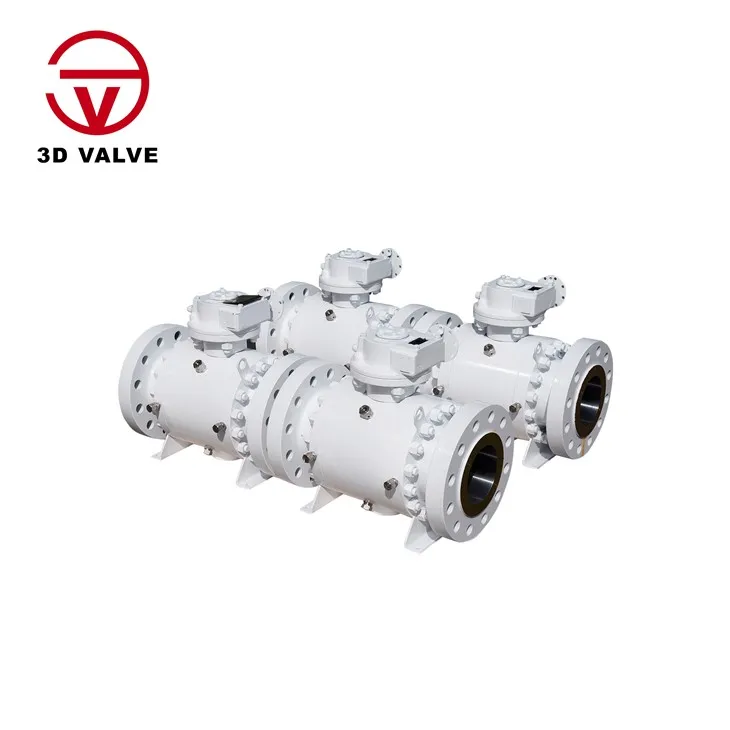

Trunnion Contle Claf - bu yuqori bosim va katta diametrli dasturlar uchun maxsus ishlab chiqilgan yuqori samarali ishlab chiqarish valfasidir. Suzuvchi klapanlardan farqli o'laroq, trunoni dizayn to'p uchun mexanik langarni taqdim etadi, bu neft va gaz, neft-kimyo va quvur tizimlarida muhim xizmatlarni amalga oshirish uchun ideal tanlov qiladi.
Valvli tramvay va pastki qismida tebranish va pastki qismida qadoqlashning yuqori va pastki qismida qo'llab-quvvatlanadi, bu ishchi momentni kamaytiradi va klapanning haddan tashqari o'rindig'ini oldini oladi. Aktuator (qo'lda tutqich, tishli yoki pnevmatik \/ pnevmatik \/ gidrotik) to'pni 90 darajaga aylantiradi, oqim yo'lining yopilishi yoki yopiladi.
Asosiy mexanizm xususiyatlari
· Offshore bo'yoq: ISO 12944 C 5-H standartlariga javob beradigan offshore bo'yoq bilan qoplangan, offshore burg'ulash platformalari uchun mos keladi.
Trunnion qo'llab-quvvatlash: to'p mexanik jihatdan mahkamlangan, bu o'rindiqqa iloji boricha minimallashtiradi.
· Bape Piston effekti (DPE) o'rindig'i: yuqori bosimli xavfsizlikni ta'minlash uchun o'z-o'zini engil dizaynni qabul qiladi.
· Baqlok ko'rsatkichi - bu poyganing yaxlitligini ta'minlashi mumkin.
Yashilxona xavfsiz dizayni: metall tekislangan versiya API 607 \/ 6fa standartlariga mos keladi.
Texnik xususiyatlari
A. Materiallar variantlari
|
Tarkibiy qism |
Mavjud materiallar |
|
Tana |
Uglerod po'lat (ASTM A216 WCB), zanglamaydigan po'latdan (SS316, CF8m), DUPLEX (F51 \/ F53) |
|
To'p |
Chrome-plitkalangan SS316, qattiq qoplangan (WC), nikel bilan qoplangan |
|
O'rindiqlar |
Ptfe, rptfe, peek, metall (stellite 6) |
|
Ildizi |
SS316, 17-4 PH, Monel |
|
So'nggi ulanishlar |
Flendi (Asme B16.5 \/ API 6D), Balt-payvand (Asme B16.25), Soket payvandlash |
|
Qoplama |
C 5- Offshor va Splash zonasi uchun durinal sinfli qoplama (ISO 12944) |
B. o'lchamlari va reytinglari
|
Kategoriya oralig'i |
Bosim klassi |
Harorat oralig'i |
Standartlarning muvofiqligi |
|
2 "-48" (DN50-DN1200) |
ASME 150 #2500 # \/ API 6D |
-196 darajasi 550 daraja ({2}} darajani 1022 daraja f) |
API 6D, Asme B16.34, ISO 17292 |
Asosiy afzalliklar
ANSI 2500 # \/ pn420 uchun past tutqichli yuqori bosimli tozaliq.
O'rindiq kiyimini kamaytirish. Trunnionni qo'llab-quvvatlash ishqalanishni minimallashtiradi va xizmatning hayotini iloji boricha kengaytiradi.
· Ikkala oqim yo'nalishi bo'yicha muhrlashning muhrlash joylarini yopishtirish mumkin.
Íarqunterli aktyorlar qo'lda qo'lda, tishli operatorlari yoki avtomatik aktyorlarga mos keladi.
API \/ ISO xavfsizligi standartlariga javoban o't o'chirish va antik qurilishning xavfsiz muhrlanishi.
Umumiy dasturlar
1. Neft va gaz quvurlari: asosiy bloklar klapan, kompressor stantsiyalari.
2. Qayta ishlash va neft-kimyo: yuqori haroratli uglevodorod xizmatlari.
3. Elektr stantsiyalari: bug 'izolyatsiyasi, sovutish suv tizimlari.
4
5. Suvni yuqtirish: katta diametri shahar munitsipal quvurlar.
6. Offshore neft va gaz platformalar: burg'ulash, quvurlar, dengiz suvi in'ektsiyasi
Suzuvchi balli klapan bilan taqqoslash
|
O'ziga xos xususiyat |
Trunonion to'pi valfi |
Suzuvchi to'p valf |
|
To'p harakati |
Trunivions tomonidan belgilangan |
Bosim ostida erkin suzuvchi |
|
Bosim reytingi |
2500 # gacha |
Odatda 600 # dan kam yoki teng |
|
Moment talabi |
Pastki (katta o'lchamdagi ideal) |
Oliy (Ball o'rindiqlarda bosilgan) |
|
Narx |
Oliy (murakkab dizayn) |
Pastroq |
|
Eng yaxshisi |
Tanqidiy \/ yuqori bosimli xizmatlar |
Umumiy maqsadli \/ kam xarajatlar ehtiyojlari |
Dizayn o'zgarishi
To'liq burilish (fb): quvurlardagi minimal bosimni minimal bosimli pasayish.
Qatlamni kamaytirdi (Rb): engil emas, tanqidiy bo'lmagan oqimlar uchun juda samarali.
Bo'shliqni engillashtirish: O'z-o'zini engillashtiradigan o'rindiqlar bosimli bosimli xavf-xatarlarning oldini oladi.
Eng yaxshi ariza: Qani liniyani olib tashlamasdan oson ta'mirlash.
Xulosa
Trunnion Conner Ball Valf induktsiya qilingan sanoat dasturlarini talab qilish uchun oltin standarti bo'lib, yuqori bosim va keng ko'lamli installyatorlarda misli ko'rilmagan ishonchliligini taklif etadi. Kuchli muhandislik dizayni xavfsizlik, mustahkamlik va xalqaro standartlarga rioya etilishini ta'minlaydi.
